電壓調節器的恒電壓原理

電壓調節器是應用晶閘管(又稱可控硅 )及其觸發控制電路用于調整負載功率的盤裝功率調整單元?，F(xiàn)在更多的是運用數字電路觸發可控硅實現調壓和調功。電壓調節器調壓采用移相控制方式，電壓調節器的調功方式有定周期調功和變周期調功兩種方式。

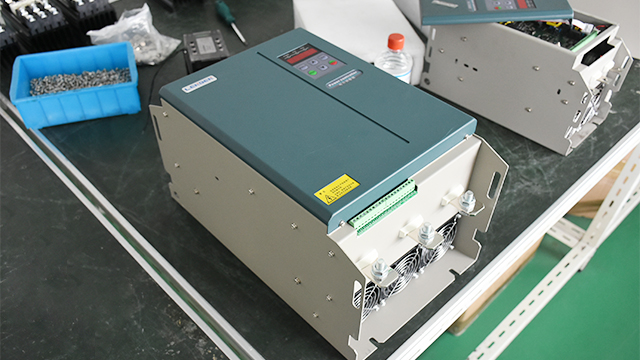

合泉電壓調節器

　　電壓調節器的電流環作用是，在突加負載或負載電流超過限流值時，限制調壓器的輸出電流在額定電流范圍內，確保輸出和調壓器正常工作。其調節過程如下：

U0恒定，負載電流增加：If↑ → (UO-If)↓ → IO↓ → Uy↓ → α↑ → 調壓器輸出電壓U↓——If↓; 同時電壓環也參與調節，使調壓器的輸出電流被限制在額定電流范圍內，在有充分調節余量的前提下維持輸出電壓的恒定。

　　觸發板還可以通過輔助控制功能實現軟起動、軟關斷，外部信號轉換等功能。

　　恒功率特性觸發板，其內環為電流環，外環為功率環，其原理與上相同。

　　恒電流特性觸發板，只有一個電流調節環節。
