干貨！模具加熱管的4種接線方法

假如只有一根220V的模具加熱管是不可以直接接在380V的電源上的，那樣做的話，只會讓模具加熱管快速燒毀，但是如果接多根模具加熱管的話，情況也許會不同。

比如說現在有3根加熱管，每根模具加熱管的電壓是220V，該怎么接到380V的電源上，一般使用的是星形接法。

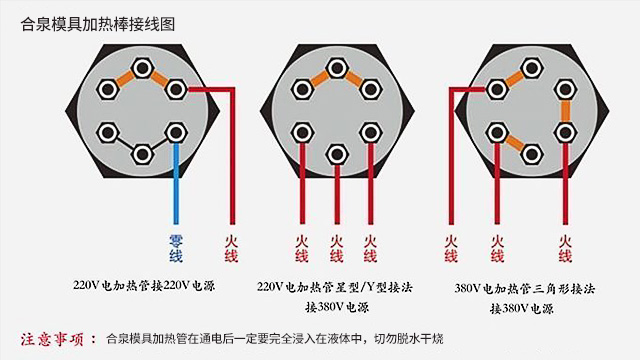

模具加熱管接線圖

下面合泉小編整理了模具加熱管的常見的4種接線方法：

　1、模具加熱管串聯接法

串連時模具加熱管的總電壓相當于各相電壓之和，那麼三根220V的模具加熱管總電壓是220*3=660V，這類接線方法用的很少。

2、模具加熱管并聯接法

串聯時模具加熱管的總電壓相當于各相電壓，那麼三根220V的加熱管總電壓也是220V。

3、模具加熱管的三角形接線法

這類接線方法，模具加熱管的總電壓相當于相電壓，因此三根220V的電加熱管應當接的是220V的開關電源電壓。

　3、模具加熱管的星形(Y)型接線法

應用星形接線方法時模具加熱管的總電壓相當于各相電壓*1.732，三根220V的加熱管應該是220*1.732等于380.

根據之上4類接線方法的剖析能夠看得出三根220V的模具加熱管接到380V的開關電源上應當用星形接線方法，而單根220V的加熱管只有接在220V的開關電源上，不能接到380V的開關電源上，合泉專注模具加熱管的生產研發已有十五年經驗，產品極細做到3mm，極短做到12mm，極高溫度1000度以上，并克服了很多加熱應用上的難點火器問題，為多個行業提供了良好的加熱解決方案。

如果您有任何關于模具加熱管的難題，可以立即咨詢合泉的專業技術人員，咨詢熱線：400-013-3413!
