固態繼電器工作原理介紹

固態繼電器按照觸發形式可分為零電壓型固態繼電器和相位調制型固態繼電器(P)。當適當?shù)目刂菩盘枒?yīng)用于固態繼電器輸入端時，P型固態繼電器SSR立即開啟。當固態繼電器的控制信號退出時，負載電流低于雙向電力調整器電流(交流反向)時，固態繼電器斷開。

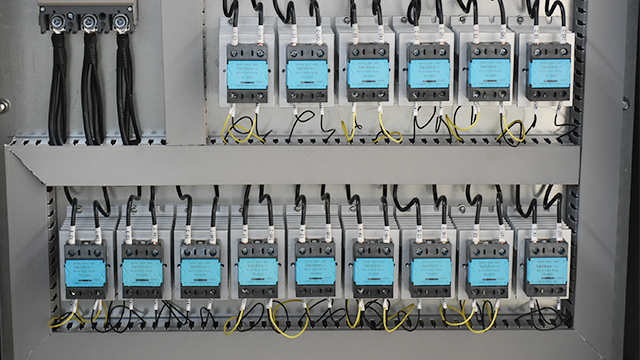

合泉TH固態繼電器應用場景

固態繼電器是由固態元件組成的無觸點開關，具有工作安全可靠、壽命長、無觸點、無火花、無污染、高絕緣、高耐壓(越過2.5kv)、低觸發電流、開關速度快、可與數字電路巨配，以阻燃型環氧樹脂為原料，采用灌封技術，使與外界隔離，具有良好的耐壓、防潮、防腐、抗震動等性能。 固態繼電器內部采用電壓過零時開啟，負載過零時關斷的特性，在負載上可以得到一個完整的正弦波形。因此電路的射頻干擾很小，可降低感性負載(如風扇、三相電動機等)的反電動勢以及驅動阻性負載(如白熾燈、發熱絲等)時可顯著降低浪涌電流等優點。

Z型固態繼電器內部有過零檢測電路。當固態繼電器輸入信號Vin被應用時，這時當固態繼電器負載電源電壓達到過零區域時，固態繼電器才能開啟，這可能導致電源延遲半個周期。Z型固態繼電器的關斷條件與p型固態繼電器相同，但由于負載電流接近正弦波，高次諧波干擾小，所以z型固態繼電器應用更加廣泛。

有的公司固態繼電器產品由于采用輸出器件不同,有普通型(S,采用雙向可控硅元件)和增強型(HS,采用單向可控硅元件)之分。當加有感性負載時,在輸入信號截止t1之前,雙向可控硅導通,電流滯后電源電壓90O(純感時)。t1時刻,固態繼電器輸入控制信號撤銷,雙向可控硅在小于維持電流時關斷(t2),可控硅將承受電壓上升率dv/dt很高的反向電壓。這個電壓將通過雙向可控硅內部的結電容,正反饋到柵極。如果超過雙向可控硅換向dv/dt指標(典型值10V/s,將引起換向恢復時間長甚至失敗。單向可控硅(增強型SSR)由于處在單極性工作狀態,此時只受靜態電壓上升率所限制(典型值200V/s),因此增強型固態繼電器HS系列比普通型固態繼電器的換向dv/dt指標提高了520倍。由于采用兩只大功率單向可控硅反并聯,改變了電流分配和導熱條件,提高了SSR輸出功率。增強型SSR在大功率應用場合,無論是感性負載還是阻性負載,耐電壓、耐電流沖擊及產品的可靠性,均超過普通固態繼電器,并達到了進口產品的基本指標,是替代普通固態繼電器的更新產品。

固態繼電器的應用S系列固態繼電器,HS系列增強型固態繼電器、可以廣泛用于:計算機外圍接口裝置,恒溫器和電阻爐控制、交流電機控制、中間繼電器和電磁閥控制、復印機和全自動洗衣機控制、信號燈交通燈和閃爍器控制、照明和舞臺燈光控制、數控機械遙控系統、自動消防和保安系統、大功率可控硅觸發和工業自動化裝置等。

以上就是固態繼電器的工作原理簡單介紹，如果您還有任何關于固態繼電器的問題，歡迎致電合泉儀表技術服務熱線，我們將耐心為您解答關于固態繼電器的問題!
