合泉電力調整器是如何工作的？

    合泉電力調整器 是一種集電機軟啟動、軟停止、輕載節能和各種保護功能于一體的新型電機控制裝置，國外稱之為SCR。

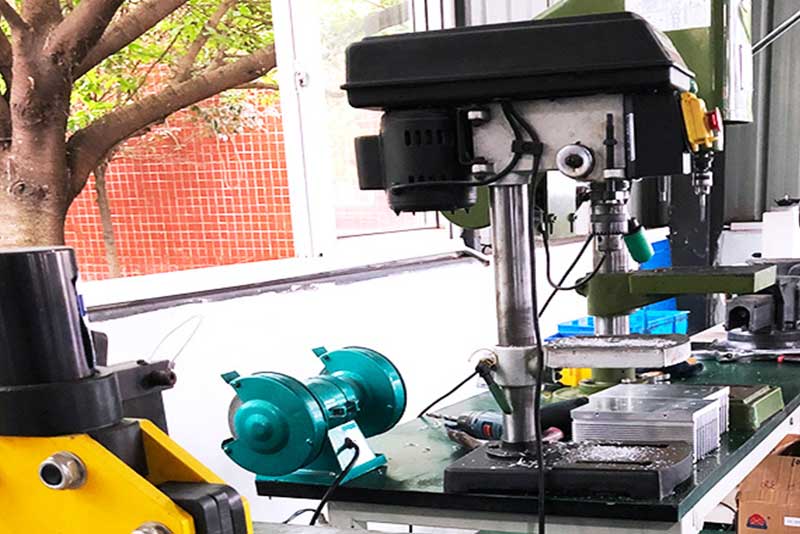

合泉電力調整器工廠圖片

　　合泉電力調整器采用三相反并聯晶閘管作為電壓調節器，連接在電源和電機定子之間。該電路類似于三相全控橋式整流器電路。當使用電力調整器啟動電機時，晶閘管的輸出電壓逐漸升高，電機逐漸加速，直到晶閘管完全連接。電機根據額定電壓的機械特性工作，實現平穩啟動，降低啟動電流，避免啟動過電流跳閘。當電機達到額定轉速時，起動過程結束，軟起動器自動用旁路接觸器代替已完成的晶閘管，為電機的正常運行提供額定電壓，以減少晶閘管的熱損失，延長功率調節器的使用壽命，提高其工作效率，避免電網諧波污染。同時，電力調整器還提供軟停止功能。軟停止與軟啟動過程相反。電壓逐漸降低，轉數逐漸減少至零，以避免自由停止造成的扭矩沖擊。

　　軟啟動與傳統減壓啟動的區別如下：

       1、無沖擊電流。當電力調整器啟動電機時，通過逐漸增大晶閘管的導通角，電機的啟動電流從零線性增加到設定值。對電機無沖擊，提高了供電可靠性，起動平穩，降低了對負載機械的沖擊力矩，延長了機器的使用壽命。

       2、具有軟停機功能，即平穩減速、逐步停機。可克服瞬時停電停機的缺點，減少對重型機械的沖擊，避免高程供水系統的水錘效應，減少設備損壞。

       3、啟動參數可調，并可根據負載條件和電網繼電保護特性的選擇，自由無級地調整至最佳啟動電流。
