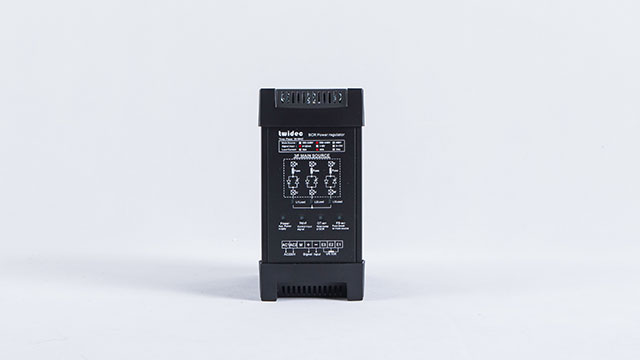

可控硅模塊(又叫晶閘管模塊，功率模塊，MTC,MTK,MFC)現在應用廣泛，質量也比較成熟，一般是用在調功，調壓，通斷上，也有集成的，組合的，用途廣泛,如：軟啟動上，電力調整器上等。

1、檢測小功率晶體二極管模塊

A、判別正、負電極

(a)、觀察外殼上的的符號標記。通常在二極管的外殼上標有二極管的符號，帶有三角形箭頭的一端為正極，另一端是負極。

(b)、觀察外殼上的色點。在點接觸二極管的外殼上，通常標有極性色點(白色或紅色)。一般標有色點的一端即為正極。還有的二極管上標有色環，帶色環的一端則為負極。

(c)、以阻值較小的一次測量為準，黑表筆所接的一端為正極，紅表筆所接的一端則為負極。

B、檢測蕞高工作頻率fM。晶體二極管工作頻率，除了可從有關特性表中查閱出外，實用中常常用眼睛觀察二極管內部的觸絲來加以區分，如點接觸型二極管屬于高頻管，面接觸型二極管多為低頻管。另外，也可以用萬用表R×1k擋進行測試，一般正向電阻小于1k的多為高頻管。

C、檢測蕞高反向擊穿電壓VRM。對于交流電來說，因?yàn)椴粩嘧兓?，因此蕞高反向工作電壓也就是二極管承受的交流峰值電壓。需要指出的是，蕞高反向工作電壓并不是二極管的擊穿電壓。一般情況下，二極管的擊穿電壓要比蕞高反向工作電壓高得多(約高一倍)。

2、檢測玻封硅高速開關二極管

檢測硅高速開關二極管的方法與檢測普通二極管的方法相同。不同的是，這種管子的正向電阻較大。用R×1k電阻擋測量，一般正向電阻值為5k～10k，反向電阻值為無窮大。

3、檢測快恢復、超快恢復二極管

用萬用表檢測快恢復、超快恢復二極管的方法基本與檢測塑封硅整流二極管的方法相同。即先用R×1k擋檢測一下其單向?qū)щ娦?，一般正向電阻?.5k左右，反向電阻為無窮大;再用R×1擋復測一次，一般正向電阻為幾歐，反向電阻仍為無窮大。

4、檢測雙向觸發二極管

A、將萬用表置于R×1k擋，測雙向觸發二極管的正、反向電阻值都應為無窮大。若交換表筆進行測量，萬用表指針向右擺動，說明被測管有漏電性故障。

將萬用表置于相應的直流電壓擋。測試電壓由兆歐表提供。測試時，搖動兆歐表，萬用表所指示的電壓值即為被測管子的VBO值。然后調換被測管子的兩個引腳，用同樣的方法測出VBR值。最后將VBO與VBR進行比較，兩者的絕 對值之差越小，說明被測雙向觸發二極管的對稱性越好。

5、瞬態電壓抑制二極管(TVS)的檢測

A、用萬用表R×1k擋測量管子的好壞

對于單極型的TVS，按照測量普通二極管的方法，可測出其正、反向電阻，一般正向電阻為4kΩ左右，反向電阻為無窮大。

對于雙向極型的TVS，任意調換紅、黑表筆測量其兩引腳間的電阻值均應為無窮大，否則，說明管子性能不良或已經損壞。
