力矩電機控制器接線方法？

力矩電機的主要特點是具有軟的機械特性,可以堵轉.當負載轉矩增大時能自動降低轉速,同時加大輸出轉矩.當負載轉矩為一定值時改變電機端電壓便可調速.直接用力矩電機控制器即可調速，成本小，體積小。

　使用方法

1. 輸入線接電源，輸出線接電機(三相)。 控制器的輸入端三相380V電源，一般為：A. B. C。輸出端一般為：U V W接力矩電機;N為零線接口，接零線。

2. 開機前請將旋鈕旋至零位，有指針的和數顯表的，一般顯示的是輸出電壓。

3. 總電源。(指示燈亮)

4. 控制開關開,調節調速電位器旋鈕，使電機達到你所需的速度。

5. 電位器為長壽電位器，一般常用多為10K。

注意事項

1. 嚴禁輸出短路。

2. 嚴禁使用中，負載電流超過過面板標稱電流值，選型：堵轉電流地2倍以上選取。

3. 嚴禁零線N接入電機星點.

4. 若控制器出現問題務必請專業人員檢修,以免使故障范圍擴大。咨詢熱線：400-013-3413！

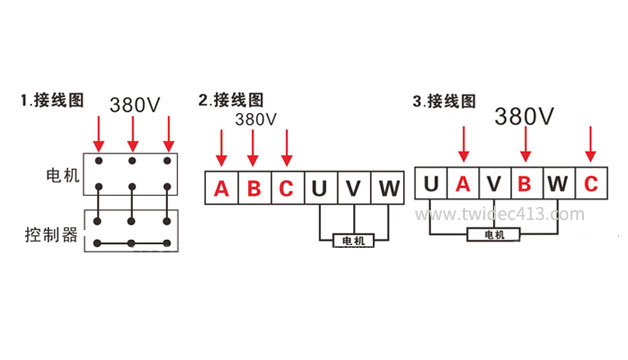

5. 接線圖如下：1.最簡易的調速器的接線，2.是最常用的接線，3.是新型力矩電機控制器調線
