熱電偶的工作原理

熱電偶是一種感溫元件,是一次儀表，它直接測量溫度，并把溫度信號轉換成熱電動勢信號, 再通過電氣儀表(二次儀表)轉換成被測介質的溫度。

熱電偶測溫的基本原理是兩種不同成份的材質導體組成閉合回路,當兩端存在溫度梯度時,回路中就會有電流通過，此時兩端之間就存在電動勢——熱電動勢，這就是所謂的塞貝克效應。

兩種不同成份的均質導體為熱電極，溫度較高的一端為工作端，溫度較低的一端為自由端，自由端通常處于某個恒定的溫度下。根據熱電動勢與溫度的函數關系, 制成熱電偶分度表; 分度表是自由端溫度在0℃時的條件下得到的，不同的熱電偶具有不同的分度表。

在熱電偶回路中接入第三種金屬材料時, 只要該材料兩個接點的溫度相同, 熱電偶所產生的熱電勢將保持不變，即不受第三種金屬接入回路中的影響。因此, 在熱電偶測溫時, 可接入測量儀表, 測得熱電動勢后, 即可知道被測介質的溫度。

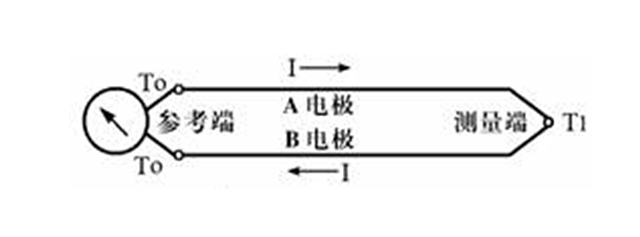

熱電偶將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路，如圖所示。

熱電偶工作原理圖

當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢,因而在回路中形成一個大小的電流,這種現象稱為熱電效應。熱電偶就是利用這一效應來工作的。

兩種不同成份的導體(稱為熱電偶絲材或熱電極)兩端接合成回路，當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端(也稱為測量端)，另一端叫做冷端(也稱為補償端);冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。
