熱電偶在燃?xì)馊∨髦械膽?yīng)用

燃?xì)鉄崴魇且环N室內采暖設備，工作時需要耗氧。如果長時間不通風工作，會造成室內缺氧，引起人體不適，甚至窒息，危及人身安全。因此，必須有缺氧保護設計。缺氧保護裝置的作用是：當室內空氣含氧量低時，控制閥自動關閉，報警器顯示缺氧標志，提醒用戶注意通風。熱電偶是一種常用的傳感器，在溫度測量中有著廣泛的應用。熱電偶的工作原理是將兩根不同導體的兩端連接成一個閉合回路，由于兩端溫度不相等，回路中產生熱電勢。這種現象在物理學上稱為熱電現象。根據熱電偶的熱電現象，設計了一種缺氧保護裝置。

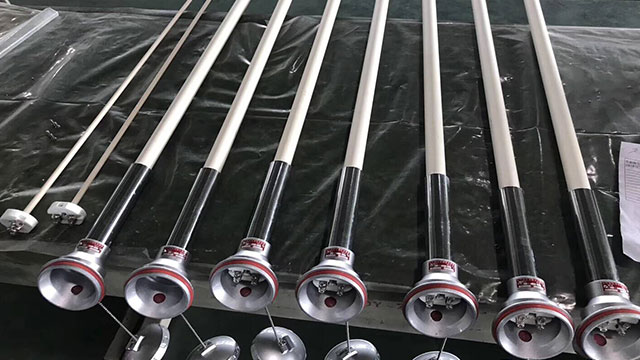

合泉溫度傳感器（支持非標定制）

1、缺氧保護裝置的工作原理該保護裝置的工作原理是：當供氣和供氧固定時，火焰燃燒溫度也固定;當空氣中氧含量足夠時，火焰溫度可達到700℃左右;當空氣中氧含量降低時，火焰溫度也降低。根據美國標準，缺氧狀態下火焰溫度不超過450℃，相對溫度450℃時，K型熱電偶的熱電勢為1815mv。如果熱電偶測得的火焰溫度不夠，可以認為空氣中的氧含量不夠，需要報警并關閉控制閥。該方案的缺氧保護功能實現如下：AT89C2051為寬溫型單片機，內置模擬比較器。P110和P111是比較器的輸入引腳。將1815mv電位信號連接到P111引腳，基準端子處的電壓信號應穩定，因此在VCC處連接電壓調節器。將熱電偶測得的火焰溫度信號放大后連接到P110管腳上，利用內部模擬比較器對兩個電信號進行比較。如果P110引腳信號低于P111引腳信號，則表示室內沒有氧氣。此時，控制閥關閉并顯示警報。

2、該裝置主要由單片機、熱電偶和電位器組成。單片機是美國ATMEL公司生產的高效單片機AT89C2051。它有自己的模擬比較器。P110和P111是比較器的輸入引腳。利用該模擬比較器可以實現缺氧保護功能。AT89C2051指令與Intel公司的MCS-51系列單片機完全兼容。它有2K字節閃存可編程可擦除只讀存儲器。使用該芯片可以大大簡化電路的設計。利用該芯片還實現了加熱器的其它功能，本文不再贅述。熱電偶為K型熱電偶。熱電偶接收到的熱電信號經放大器放大后接入單片機。熱電偶還起到了采集加熱器內恒定明火溫度信號的作用。電位器的電位信號為1815mv，其基準端子與穩壓電源358b-25相連。

3、缺氧保護裝置在燃?xì)饧訜崞髦泄ぷ髡＃?jīng)過兩個月的試驗，無故障。由于溫度傳感器中采用了合泉熱電偶，因此價格比其他傳感器低，性能穩定，具有較高的性價比。
