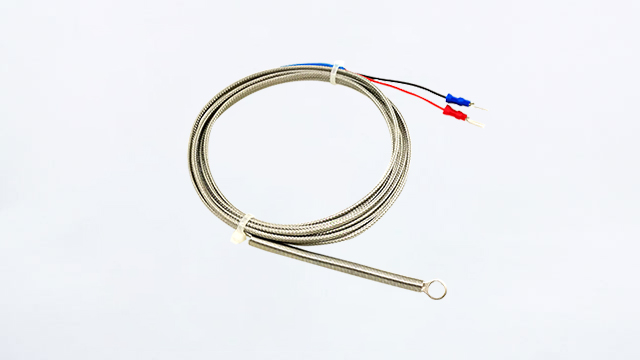

如何正確區分熱電偶和熱電阻？

許多人看到熱電阻和熱電偶時會感到困惑。它們之間似乎沒有什么區別。外觀也幾乎相同。都是用來測量溫度的，所以很難區分!事實上要想?yún)^(qū)分熱電阻和熱電偶很簡單。為了更清楚的區分它們，下面合泉儀表將從3個方面為您講解如何正確區分熱電阻和熱電偶。

一、分度號區分

1、信號的性質，熱電阻本身是電阻，溫度的變化，使電阻產生正的或者是負的阻值變化;而熱耦，是產生感應電壓的變化，他隨溫度的改變而改變。

2、兩種傳感器檢測的溫度范圍不一樣，熱阻一般檢測0-150度溫度范圍(當然可以檢測負溫度)，熱耦可檢測0-1000度的溫度范圍(甚至更高)所以，前者是低溫檢測，后者是高溫檢測。

3、從材料上分，熱阻是一種金屬材料，具有溫度敏感變化的金屬材料，熱耦是雙金屬材料，既兩種不同的金屬，由于溫度的變化，在兩個不同金屬絲的兩端產生電勢差。

4、PLC對應的熱電阻和熱電偶的輸入模塊也是不一樣的，這句話是沒問題，但一般PLC都直接接入4～20ma信號，而熱電阻和熱電偶一般都帶有變送器才接入PLC。要是接入DCS的話就不必用變送器了!熱電阻是RTD信號，熱電歐是TC信號!

5、熱電偶有J、T、N、K、S等型號，有比電阻貴的，也有比電阻便宜的，但是算上補償導線，綜合造價熱電偶就高了。熱電阻是電阻信號，熱電偶是電壓信號。

6、熱電阻測溫原理是根據導體(或半導體)的電阻隨溫度變化的性質來測量的，測量范圍為負00~500度，常用的有鉑電阻(Pt100、Pt10)、銅電阻Cu50(負50-150度)。

7、熱電偶是一種常見的溫度檢測傳感器，用于感測溫度工作原理是溫度變化其兩端電位大小不同;熱電阻也可以稱是一種熱敏傳感器，但其是隨溫度變化電阻發生變化。就這樣簡單了。

8、熱電偶測溫原理是基于熱電效應來測量溫度的，常用的有鉑銠——鉑(分度號S，測量范圍0~1300度)、鎳鉻——鎳硅(分度號K，測量范圍0~900度)、鎳鉻——康銅(分度號E，測量范圍0~600度)、鉑銠30——鉑銠6(分度號B，測量范圍0~1600度)。

二、外觀區分

1、看標牌

標牌上標的有熱偶、熱阻等信息。

2、看接線盒接線

熱偶一般為兩根線，雙支的四根線;熱阻一般為三根線，雙支的六根線。單支熱阻有四根線的，也有少數兩根線的。

3、看接線板

在接線板上查看，有正負(補償導線也有正負)的是熱偶，沒有正負的是熱阻。

4、看內芯

熱電偶是2根不同材料的金屬絲，尾端焊接在一起;熱阻是2根相同材料的導線，尾端連接在一個感溫元件上。所以，從外觀上看，熱電阻的頭部有一個直徑明顯變大的部分。

5、看電阻

使用萬用表的電阻檔測量;正常情況下熱電偶的電阻很小，只有幾歐;熱電阻的電阻體在常溫下100多歐。

三、溫度區分

1、熱電阻和熱電偶測溫原理不同，熱電阻是通過電阻值隨著溫度變化而變化來測量溫度得。熱電偶是通過溫度變化時產生感應電壓的變化來測量溫度得。

2、熱電阻和熱電偶測溫范圍不一樣，熱電阻測溫范圍0-150度溫，熱電耦測溫范圍0-1000度。

3、熱電阻和熱電偶使用材料不同，熱電阻使用的是一種對溫度敏感的金屬，熱電偶使用的是兩種不同的金屬制成。

4、熱電阻比熱電偶精度高，650度以下一般用熱電阻，650度以上一般用熱電偶。
