智能溫控表接固態繼電器詳解

溫控表有繼電器、固態繼電器電壓輸出、電流0-10V、4-20mA輸出、1路或2路報警等不同的輸出方式。您可以根據自己的不同需要選擇合適的控制方式。圖片一示例為固態繼電器與溫控儀的組合，其他控制方式可能會不同。

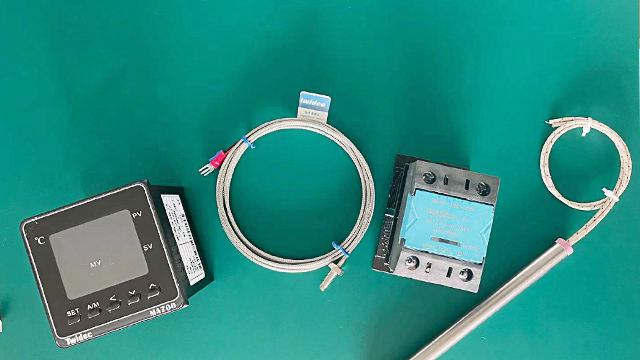

溫控表有很多尺寸，合泉儀表小編先用了一個48*48開孔的溫控表，其他尺寸的溫控表也有規格的，像合泉儀表的溫控表尺寸規格還有：72*72、48*96、96*96。固態繼電器用的直流控交流SSR-250DA。圖一從左至右分別是溫控表、熱電偶、固態繼電器、模具加熱管。

圖一

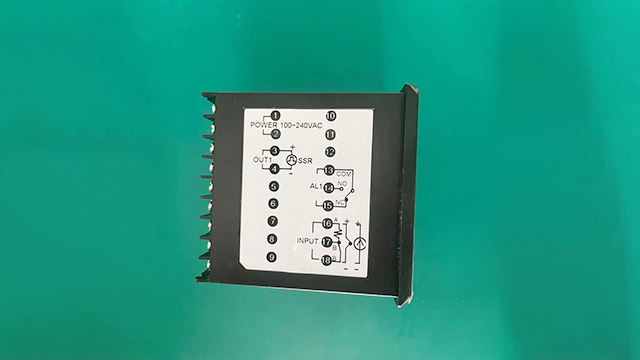

圖二智能溫控表上面有絲印的詳細的接線圖，可以參考一下接線圖。

圖二

端子1和2一般是溫控表電源 220V電源。

圖三

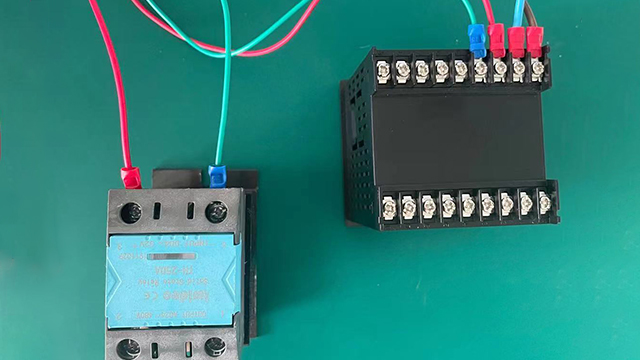

按照?qǐng)D三所示，端子3和4接固態繼電器的3和4端子，固態繼電器3和4端子為直流3-32V，固態繼電器端子1和2為40-480V。

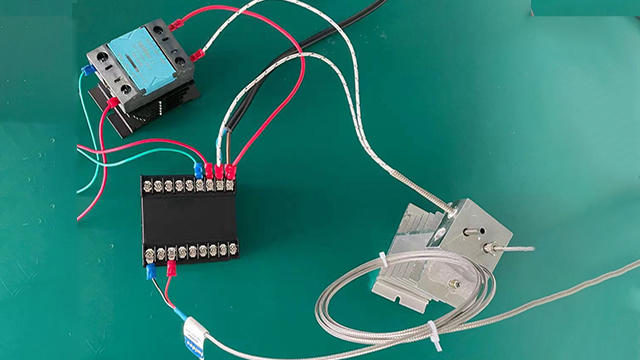

按照?qǐng)D4所示， 16段子和18端子是接熱電偶的，圖上采用的是K型熱電偶，熱電偶分±，紅色接+,藍色接-。

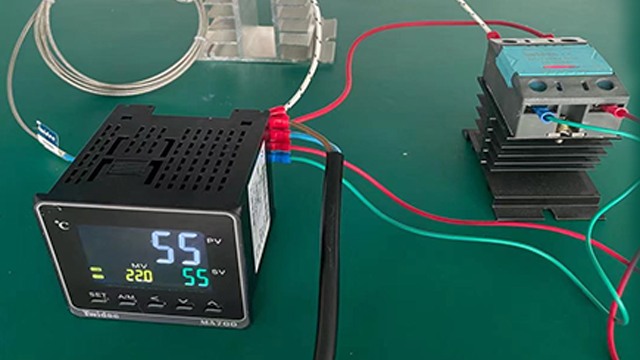

如圖五所示，通電測試，溫控表控溫精確，自整定后，精度能夠保持在1度左右

以上就是溫控表接固態繼電器的詳細圖解，如果您還有任何關于溫控產品問題，歡迎撥打合泉儀表熱線電話：400-013-3413!
